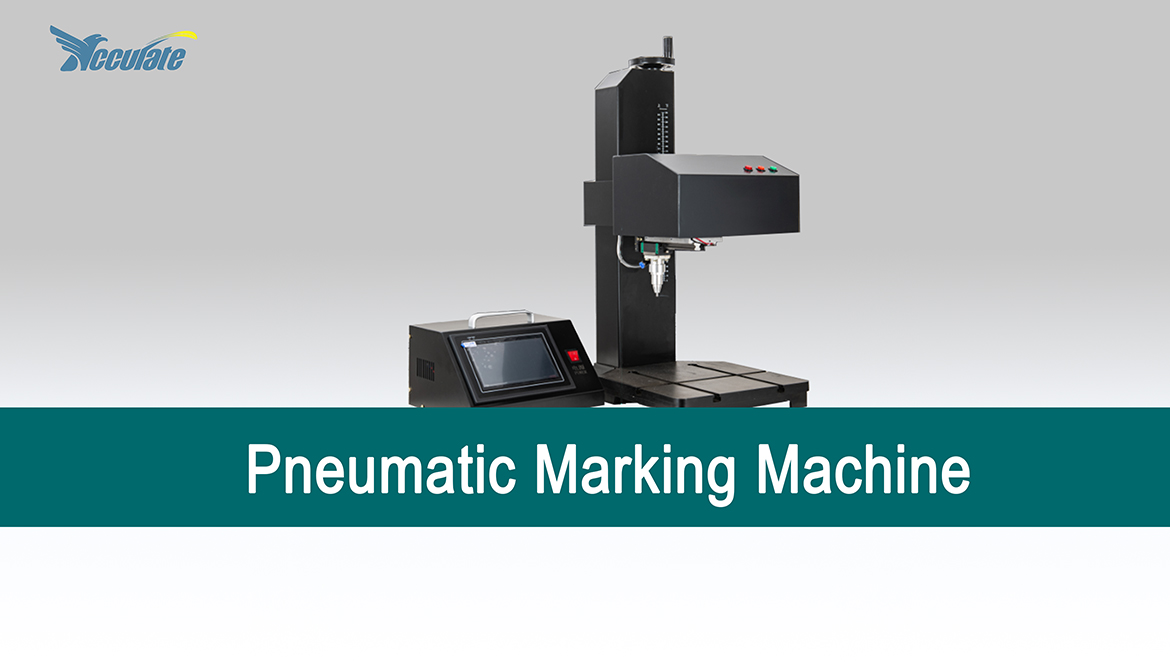

Máquina de marcado neumática
La ventaja clave de las máquinas de marcado neumáticas radica en su capacidad para crear marcas profundas y permanentes, formando hendiduras en metal y materiales de alta dureza y altamente resistentes al desgaste. Estas máquinas son muy versátiles y rentables; sus modelos portátiles se pueden fijar a las superficies de piezas de trabajo grandes, lo que permite una operación flexible en el sitio sin la necesidad de mover piezas de trabajo pesadas.
Una máquina de marcado neumático es un dispositivo de marcado por contacto que utiliza aire comprimido para impulsar la aguja de marcado y realizar impactos de alta frecuencia. El sistema controla la aguja de marcado para que se mueva a lo largo de una trayectoria preestablecida en el plano X-Y, mientras realiza simultáneamente impactos de alta frecuencia bajo presión neumática, formando así caracteres, gráficos o códigos QR compuestos por matrices de puntos en la superficie de la pieza de trabajo.
Incluso después de que la pieza de trabajo se someta a tratamientos superficiales posteriores como pintura, recubrimiento en polvo, galvanoplastia o ennegrecimiento, las marcas profundas originales permanecen claramente visibles e incluso pueden volverse más prominentes debido al efecto de relleno del recubrimiento.
Controlador Inteligente

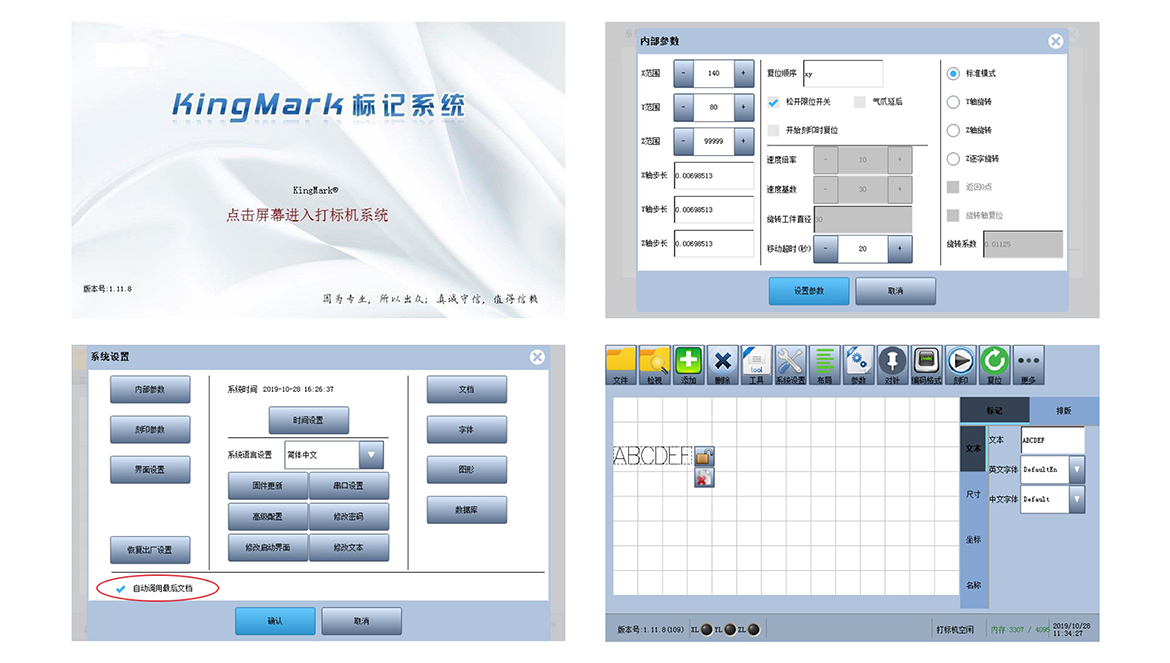

Diseñado para cumplir con los exigentes requisitos de la industria moderna, este controlador es adecuado para cualquier entorno. La pantalla táctil a color simplifica la configuración y viene de serie con una amplia gama de funciones.
Comunicación Avanzada
Equipado con varias interfaces (USB, Ethernet, RS232), puede leer datos de sistemas MES e interactuar con datos MES seleccionados mediante software personalizado.
Información basada en datos
El panel de control y la información de mantenimiento le permiten monitorear directamente el estado de la máquina.
Calidad y Precisión
Diseñado para cumplir con los estándares más exigentes, este sistema ofrece alta precisión de marcaje y calidad superior. Su robusta estructura mecánica y guías de alta precisión garantizan una alineación perfecta de la aguja y una precisión de marcaje repetible.
Versatilidad
El cabezal de marcaje incorpora la tecnología DDCTM (Control Dinámico de Puntos) de Precision Technology, que ajusta automáticamente la densidad de puntos según el tamaño y la profundidad de marcaje requeridos.
Marcado de código QR DATAMATRIX
El rotulador electromagnético está equipado con una bobina de alto rendimiento, lo que lo hace especialmente adecuado para marcar códigos QR (Datamatrix, UID, códigos QR, etc.). Estable y rápido, ha demostrado su valor en aplicaciones de alto valor añadido en numerosas industrias exigentes.
Compacto

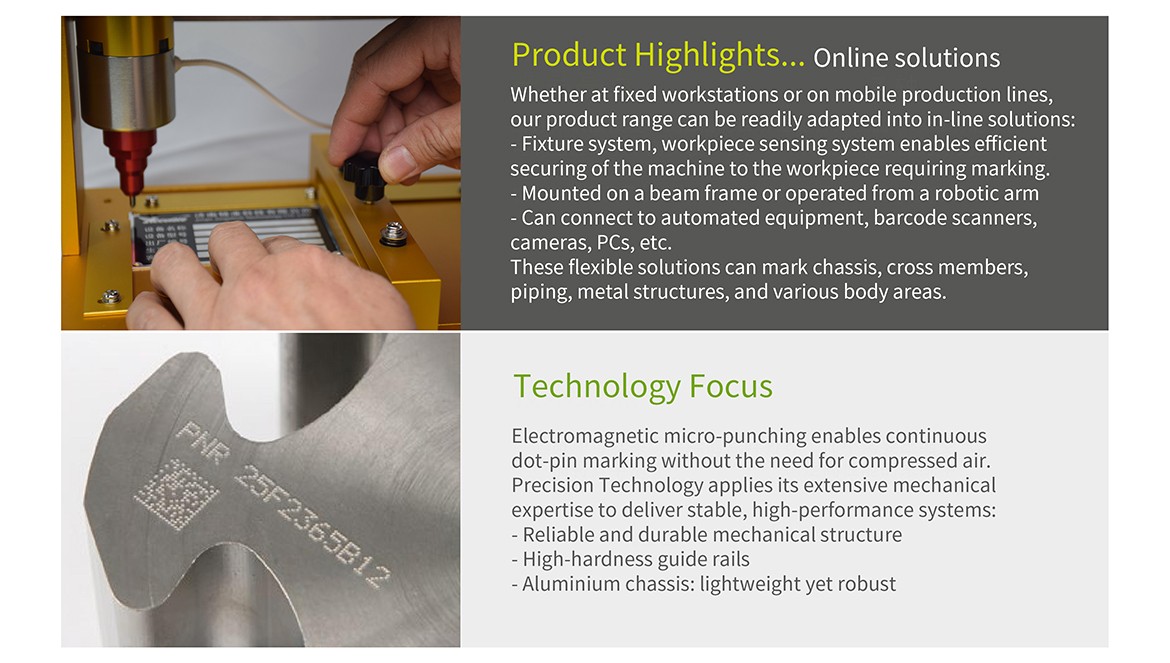

La solución ideal para espacios pequeños, que le permite integrar fácilmente un sistema de marcado en su línea de producción. Ya sea en una línea de producción o en un brazo robótico, se puede instalar fácilmente en cualquier orientación, reduciendo significativamente el tiempo y los costos de instalación.
Rápido
Equipado con guías lineales rápidas y de alta precisión, ofrece marcados de alta calidad a altas velocidades en todo tipo de materiales.
Durable
Su estabilidad ha sido probada en una amplia gama de entornos industriales, lo que le permite soportar las condiciones más adversas y los ciclos de producción más altos. Su diseño robusto hace que esta solución de marcado sea especialmente adecuada para producciones de alto ritmo.
Modelo: |
TS-90×160K7 |
Controlador: |
Software integrado y pantalla táctil |
Ventana de marcado: |
90×160 mm |
Velocidad de marcado: |
1-180 caracteres por minuto (altura de 5 mm) |
Profundidad de marcado: |
0.1-1.0 mm (según el material) |
Contenido de marcado: |
Números 0–9, letras A–Z, caracteres chinos, símbolos gráficos comunes, códigos QR, logotipos, etc. |
Método de alimentación: |
110–240V ±10%, 50Hz |
Potencia nominal: |
<50W |
Dimensiones de la máquina: |
L332 × A480 × H870mm (incluyendo volante) |
Peso de la máquina: |
33,7 kg, 34,5 kg incluidos accesorios |
Presión de suministro de aire: |
0,3–0,7 MPa |
